Комплект дымохода для газовой колонки №2

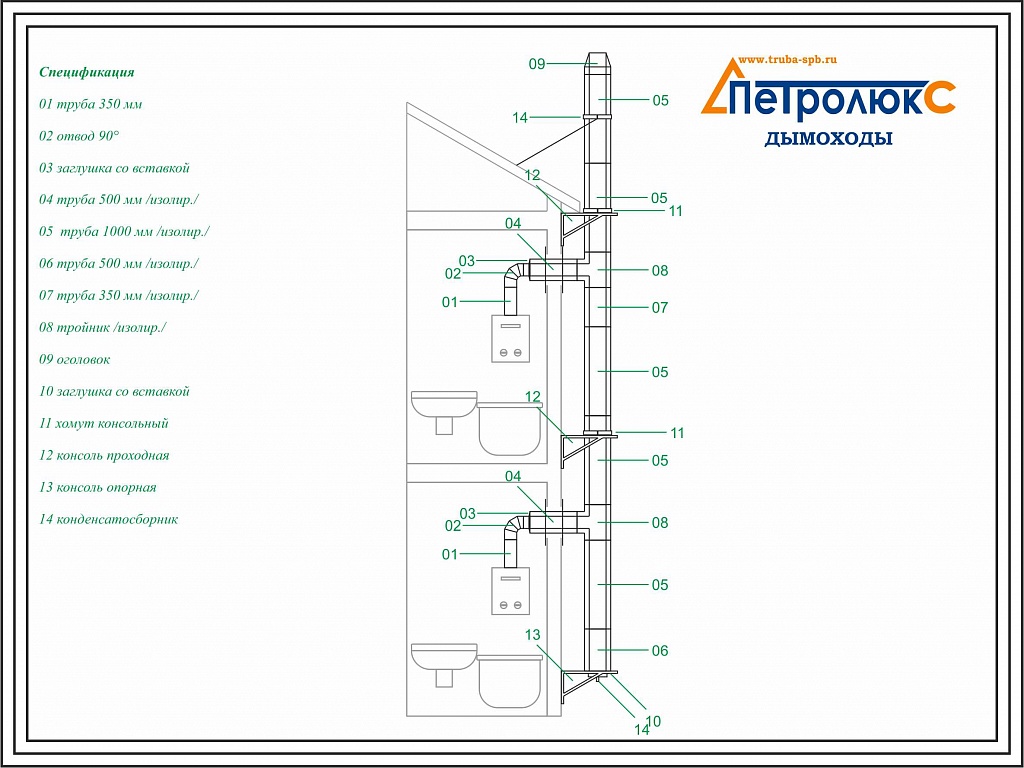

Схема дымового канала от газовой колонки. Особенность в подключении двух и более колонок в единую магистраль. Подобные подключения связаны с увеличением общего диаметра. В таком виде возможна одновременная работа всех колонок, поскольку площадь сечения это позволяет. Сам дымовой канал расположен на внешней стене строения.
Система состоит из:
| № | Наименование (толщина) | Количество |
|---|---|---|
| 1 | 130 труба 350 мм (нерж 0,5 304) | 2 |
| 2 | 130 отвод 90° (нерж 0,5 304) | 2 |
| 3 | 130/230 заглушка со вставкой (нерж 0,5 304) | 2 |
| 4 | 130 труба 500 мм (нерж 0,5 304 - нерж 0,5 430) /изолятор 50 мм/ | 2 |
| 5 | 180 труба 1000 мм (нерж 0,5 304 - нерж 0,5 430) /изолятор 50 мм/ | 5 |
| 6 | 180 труба 500 мм (нерж 0,5 304 - нерж 0,5 430) /изолятор 50 мм/ | 1 |
| 7 | 180 труба 350 мм (нерж 0,5 304 - нерж 0,5 430) /изолятор 50 мм/ | 1 |
| 8 | 180/130 тройник (нерж 0,5 304 - нерж 0,5 430) /изолятор 50 мм/ | 2 |
| 9 | 180/280 оголовок (нерж 0,5 430) | 1 |
| 10 | 180/280 заглушка со вставкой (нерж 0,5 304) | 1 |
| 11 | 280 хомут консольный (нерж 2,0 430) | 2 |
| 12 | 280 консоль проходная | 2 |
| 13 | 280 консоль опорная | 1 |
| 14 | 180 конденсатосборник (нерж 0,5 304) | 1 |
Примечание:
Приведенная схема является схематическим изображением возможного варианта исполнения дымового канала. Не является инструкцией для монтажа.
