Комплект дымохода для котла №8

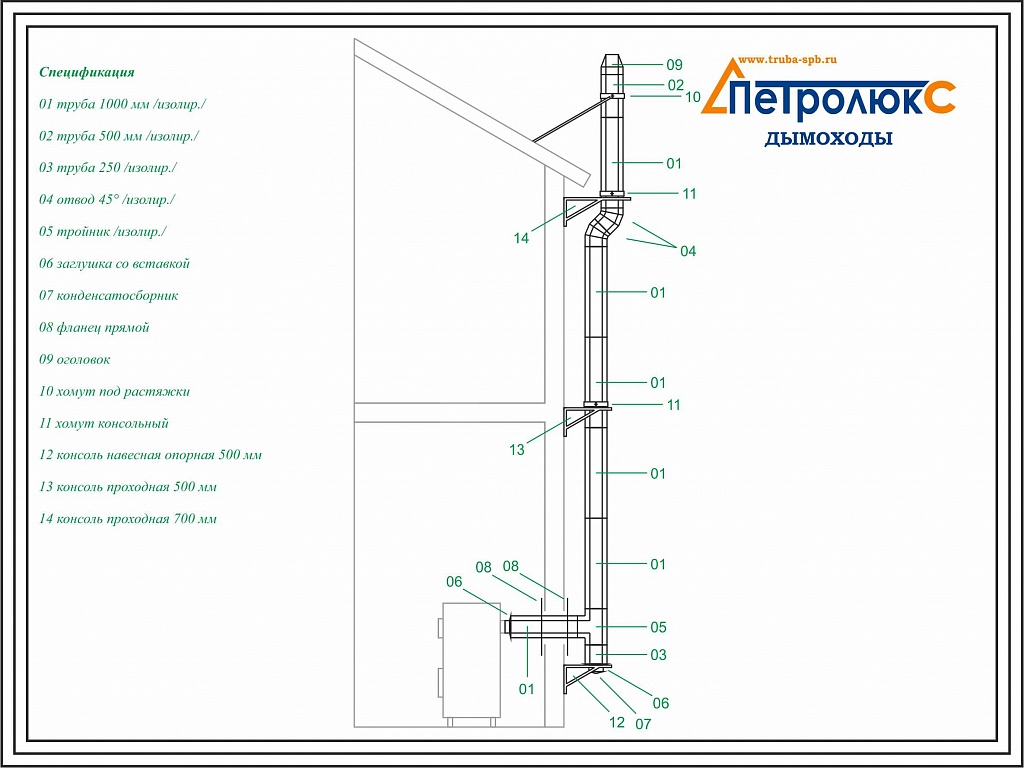

В качестве иллюстрации использован пример с напольным котлом, работающим на дизельном топливе. Дымовой канал диаметром 130 мм расположен на улице и идет вдоль фасада первого и второго этажей.
Система состоит из:
| № | Наименование (толщина) | Количество |
|---|---|---|
| 1 | 130 труба 1000 мм (нерж 316 - нерж 430) /изолятор 50 мм/ | 6 |
| 2 | 130 труба 500 мм (нерж 316 - нерж 430) /изолятор 50 мм/ | 1 |
| 3 | 130 труба 250 мм (нерж 316 - нерж 430) /изолятор 50 мм/ | 1 |
| 4 | 130 отвод 45° (нерж 316 - нерж 430) /изолятор 50 мм/ | 2 |
| 5 | 130 тройник (нерж 316 - нерж 430) /изолятор 50 мм/ | 1 |
| 6 | 130/230 заглушка нижняя со вставкой (нерж 316) | 2 |
| 7 | 130 конденсатосборник (нерж 316) | 1 |
| 8 | 230 фланец декоративный 500х500 (нерж 430) | 2 |
| 9 | 130/230 оголовок (нерж 430) | 1 |
| 10 | 230 хомут под растяжки (нерж 2,0 430) | 1 |
| 11 | 230 хомут консольный (нерж 2,0 430) | 2 |
| 12 | 230 консоль навесная опорная 500 мм | 1 |
| 13 | 230 консоль навесная проходная 500 мм | 1 |
| 14 | 230 консоль навесная проходная 700 мм | 1 |
Примечание:
Приведенная схема является схематическим изображением возможного варианта исполнения дымового канала. Не является инструкцией для монтажа.
